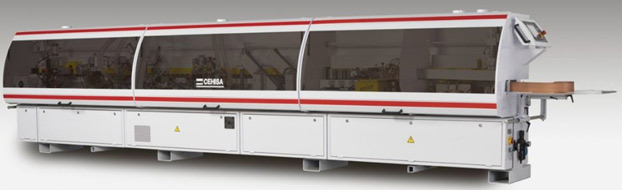

Кромкооблицовочный станок проходного типа CEHISA (Испания)

модель: "808 P"

ПРЕДНАЗНАЧЕН: для приклеивания кромочного материала из ПВХ, АБС, шпона, массива древесины, меламина.

ОСНАЩЕНИЕ:
• предварительная фрезеровка ДСП перед оклейкой (с алмазными фрезами);
• приклеивание кромочного материала;
• точная торцевая обрезка кромки;
• верхняя и нижняя фрезеровка свесов кромки;
• фрезеровка верхних углов (контурная обработка углов);
• фрезеровка нижних углов (контурная обработка углов);
• циклевочный узел;
• полировочный узел;
• моторизированная прижимная балка (управляется с пульта);
• пневмопереналадка толщины кромки (две позиции, управляется с пульта).

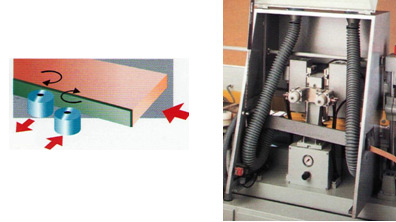

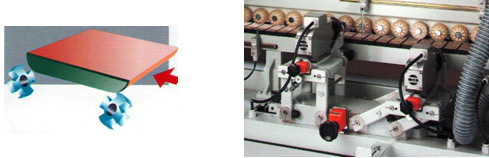

"PF-8" - узел предварительной фрезеровки ДСП для получения качественной поверхности перед приклеиванием (с алмазными фрезами)

Включает:
• два высокочастотных двигателя по 1,5 кВт;
• устройство тонкой регулировки положения базы агрегата;
• регулировка положения по вертикали;
• две алмазные фрезы;
• пневматическая система для автоматического управления последовательностью работы фрезерных головок;
• устройство тонкой регулировки SIKO c механическим цифровым индикатором для каждой фрезы и для положения базы узла PF-8 (2+1 шт.).

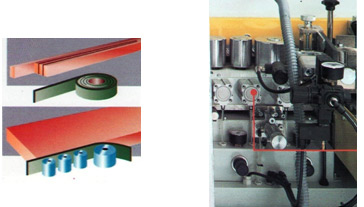

Рабочая группа подачи кромочного материала, нанесения клея на деталь, приклеивания

Включает:
• узел автоматической подачи кромочного материала с рулона;
• револьверный узел автоматической подачи для материала фиксированной длины (полосового);
• клеевая ванна с зоной предварительного разогрева клея-расплава и клеенаносящим валом;
• пресс-станция прижима кромочного материала, 5 пресс-ролика, раздельно регулируемое усилие прижима. Устройство тонкой регулировки SIKO c механическим цифровым индикатором для изменения положения пресс-станции (1 шт.);
• усиленные пневматические ножи для предварительной обрезки рулонного кромочного материала (PVC/ABS 3 мм).

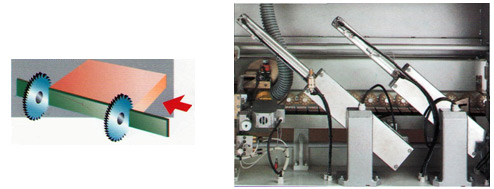

"V8" - узел фрезеровки переднего и заднего свесов, чистовая обработка

Включает:
• два высокочастотных двигателя по 0,45 кВт, один для переднего свеса, один для заднего;
• электронно-пневматический блок управления;
• две дисковых фрезы, одна для переднего свеса, одна для заднего;
• узел регулировки угла наклона дисковой фрезы от 0° до 10°, отдельно для каждой;
• 4 копира (2 вертикальных, 2 горизонтальных) для точного выставления дисковых фрез относительно детали;
• 4 узла тонкой регулировки для копиров;
• узел регулировки положения базы узла V8.

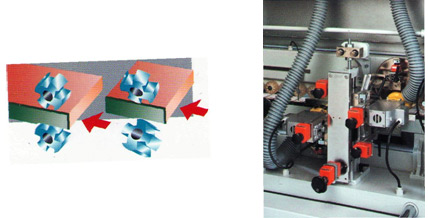

"L8-AFМ" - узел окончательной (финишной) фрезеровки свесов по пласти с наклонными фрезами

Включает:
• два высокочастотных двигателя по 0,55 кВт, один для нижней плоскости, один для верхней;
• два горизонтальных копира с раздельной регулировкой;
• два вертикальных копира с раздельной регулировкой;
• узел регулировки угла наклона фрезы от 0° до 20°, отдельно для каждой;
• комплект радиусных фрез;
• устройство тонкой регулировки SIKO c механическим цифровым индикатором для каждого копира (2+2 шт.);
• специальные приёмники в зоне фрезеровки для подсоединения вытяжки.

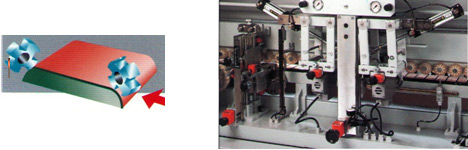

"RI-10" - узел фрезеровки свесов на углах с выходом на нижнюю пласть. Обрабатывает криволинейные торцы, точно повторяет форму детали постформинг и софтформинг (контурная обработка углов).

Включает:
• два высокочастотных двигателя по 0,30 кВт, один для переднего торца, один для заднего;
• четырёхшарнирный узел повторения детали, один для переднего торца, один для заднего;
• электронно-пневматическое управление, отдельно для каждого узла повторения;
• комплект радиусных фрез;
• два вертикальных копира;
• узел регулировки для каждого копира;
• узел регулировки горизонтального положения фрез;
• устройство тонкой регулировки SIKO с цифровым индикатором для изменения положения базы узла RI-10.

"RS-5" - узел фрезеровки свесов на углах с выходом на верхнюю пласть. Обрабатывает криволинейные торцы, точно повторяет форму детали постформинг и софтформинг (контурная обработка углов).

Включает:
• два высокочастотных двигателя по 0,30 кВт, один для переднего торца, один для заднего;
• четырёхшарнирный узел повторения детали, один для переднего торца, один для заднего;
• электронно-пневматическое управление, отдельно для каждого узла повторения;
• комплект радиусных фрез;
• два вертикальных копира;
• узел регулировки для каждого копира;
• узел регулировки горизонтального положения фрез;
• устройство тонкой регулировки SIKO с механическим цифровым индикатором для изменения положения базы узла RS-5.

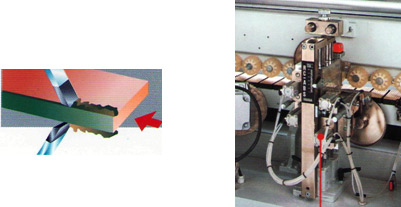

"RB-8" - узел радиусного циклевания для удаления волны после фрезерования. Осуществляет чистовую обработку радиуса на ПВХ кромочных материалах

Включает:
• два циклёвочных радиусных ножа, один для верхней плоскости, один для нижней;
• вертикальный копир, отдельно для каждого ножа;
• горизонтальный копир, отдельно для каждого ножа;
• узел регулировки для каждого копира;
• узел регулировки для положения базы агрегата RC-ABS;
• устройство тонкой регулировки SIKO c механическим цифровым индикатором для каждого копира (2+2 шт.).

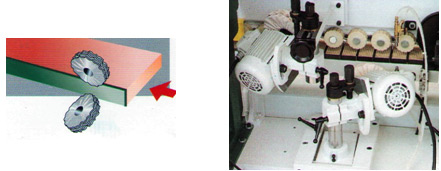

"PC-160" - узел полировки. Осуществляет окончательную финиш-обработку кромок

Включает:
• два эл. двигателя по 0,55 кВт, один для верхней плоскости, один для нижней;
• два полировочных текстильных круга, верхний и нижний;
• 4 узла регулировки положения полировочных кругов (во всех плоскостях).

Электромеханическое устройство регулировки положения высоты прижимной балки

Включает:
• один электродвигатель с приводом на редуктор подъёма балки;
• механический цифровой индикатор SIKO для контроля за устанавливаемым размером (1шт.).

Система транспортёрной подачи заготовок

Включает:
• электродвигатель 4,0 кВт;
• редуктор;
• нижняя ведомая транспортёрная цепь;
• верхняя прижимная балка, снабжённая прижимными роликами из специального полимерного материала, стойкого к истиранию и предохраняющего заготовки от повреждений;
• механическое устройство подъёма/опускания прижимной балки с контролем размера устанавливаемой толщины.

Вариатор скорости. Служит для изменения скорости подачи заготовки 9-14 м/мин.

Включает:
• вариатор скорости механического типа с индикатором установленной скорости;
• электродвигатель 6,5 кВт.

Технические характеристики
